かご形誘導電動機としても知られるかご型 AC モーターは、産業用および商業用アプリケーションで最も一般的に使用されるタイプの電気モーターの 1 つです。私はケージ型 AC モーターのサプライヤーとして、これらのモーターが性能の重要な側面である突然の負荷変化にどのように反応するかを直接目撃してきました。このブログでは、負荷の急激な変化に直面したときにケージ型 AC モーターがどのように反応するかの背後にある科学を詳しく掘り下げていきます。
かご形ACモーターの基本動作原理
負荷の変化に対する応答について説明する前に、かご型 AC モーターの基本的な動作原理を理解することが重要です。モーターはステーターとローターで構成されます。ステータには一連の巻線が含まれており、交流電流を流すと回転磁界を生成します。かごに似たローターには導電性のバーがあり、両端がエンドリングによって短絡されています。回転磁界によりローター バーに起電力 (EMF) が誘導され、電流が流れます。磁場とローター電流の相互作用によりトルクが生成され、ローターが回転します。
急激な負荷増加時の初動対応
かご型 AC モーターに負荷が急激に増加すると、モーターの速度は即座に低下します。これは、その瞬間、負荷トルクがモータの出力トルクを上回っているためです。回転運動に関するニュートンの第 2 法則によれば、角加速度 (この場合は減速度) は、ローターに作用する正味トルクに比例します。正味トルクは、モーターの発生トルクと負荷トルクの差です。
速度が低下すると、モーターの滑りが増加します。スリップは、同期速度 (回転磁界の速度) と実際のローター速度の差として定義されます。滑りが増加すると、ローターバー内の誘導EMFと電流が増加します。モーターが発生するトルクはローター電流と磁界の強さに比例するため、モーターの出力トルクは増加し始めます。
このトルクの増加は、モーターの出力トルクが負荷トルクと等しくなるまで続きます。この時点で、モーターは負荷が増加する前の元の速度よりも低い新しい平衡速度に達します。モーターがこの新しい平衡に達するまでにかかる時間は、モーターと負荷の慣性、負荷の変化の大きさ、モーターのトルクと速度の特性など、いくつかの要因によって異なります。
トルク - 速度特性と負荷応答
かご型 AC モーターのトルクと速度の特性は、負荷の変化に対するモーターの応答を決定する上で重要な役割を果たします。一般的なケージ型 AC モーターには、ブレークダウン トルクとして知られる最大トルク点を含むトルク - 速度曲線があります。負荷トルクが破壊トルクを超えると、モーターは停止します。
通常の負荷が増加すると、モーターはトルク - 速度曲線の安定した部分で動作します。負荷が増加し、速度が低下すると、モーターは曲線に従ってトルク出力を増加させます。ただし、負荷の増加が大きすぎてモータが破壊トルクに近づくと、モータの速度が大幅に低下し、負荷トルクが破壊トルクを超えると停止する可能性もあります。
負荷急減への対応
逆に、負荷が急激に減少した場合には、モータの出力トルクが負荷トルクよりも大きくなります。これによりモーターが加速し、速度が上がります。速度が増加すると滑りが減少し、ローターバー内の誘導EMFと電流が減少します。その後、モーターの出力トルクは、新しいより低い負荷トルクと等しくなるまで減少します。その後、モーターは負荷が減少する前の元の速度よりも高い新しい平衡速度に達します。
負荷応答に対するモーター設計の影響
ケージ型 AC モーターの設計は、負荷の変化に対する応答に大きな影響を与える可能性があります。たとえば、ローター抵抗が大きいモーターは、トルクと速度の曲線が急になります。これは、より高い始動トルクを生成できるものの、特定の負荷が増加すると速度が大幅に低下する可能性があることを意味します。一方、ローター抵抗が低いモーターは、トルクと速度の曲線が平坦になり、同じ負荷変化に対する速度低下が小さくなります。

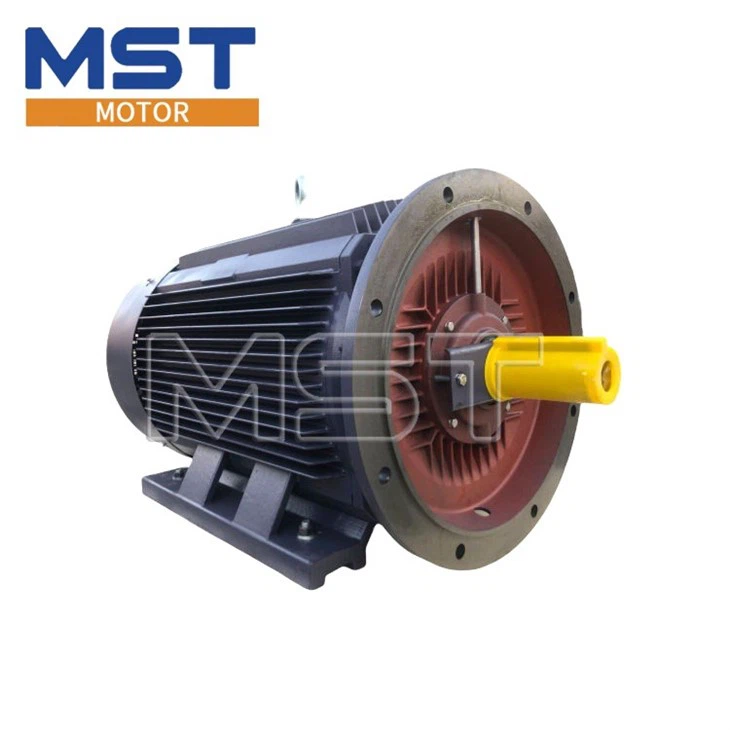

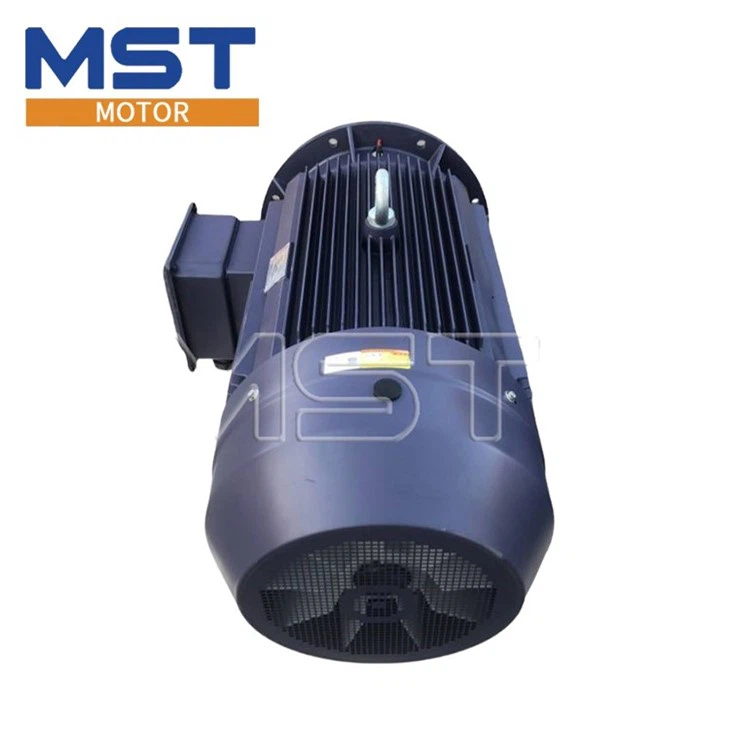

サプライヤーとして、当社はさまざまなアプリケーション要件を満たすさまざまなケージ型 AC モーターを提供しています。私たちのマルチスピードモーター速度制御に柔軟性を提供するように設計されており、変動する負荷に対処する場合に有益です。の132kW高効率モーターは高性能とエネルギー効率を提供するように設計されており、負荷が突然変化した場合でも信頼性の高い動作を保証します。そして私たちの三相非同期モーターは、その堅牢性と幅広い負荷を処理できる能力により、産業用途でよく選ばれています。
熱に関する考慮事項
負荷の急激な変化もモーターの温度に影響を与える可能性があります。負荷が突然増加すると、ローター電流が増加し、ローターバーとステーター巻線で熱として放散される電力が増加します。負荷の変化が頻繁である場合、またはモーターがすでに熱限界近くで動作している場合、モーターの温度が大幅に上昇する可能性があります。
過熱によりモーターの効率が低下し、寿命が短くなり、さらにはモーターの故障につながる可能性があります。したがって、予想される負荷変動に対して適切な熱定格を持つモーターを選択することが重要です。一部のモーターには、温度が安全限界を超えた場合にモーターを自動的に停止できるサーマル過負荷リレーなどの熱保護装置が装備されています。
負荷応答を改善するための制御戦略
突然の負荷変化に対するかご型 AC モーターの応答を改善するために、さまざまな制御戦略を採用できます。可変周波数ドライブ (VFD) は、モーターの速度とトルクを制御するために一般的に使用されます。 VFD はモーターに供給される周波数と電圧を調整できるため、モーターの速度とトルクを正確に制御できます。
負荷の急激な変化が発生した場合、VFDは周波数と電圧を変更することでモーターの出力トルクを迅速に調整できます。これにより、モーターは負荷の変化により迅速に応答し、より安定した速度を維持できるようになります。さらに、VFD は軽負荷状態での電力消費を削減することにより、モーターのエネルギー効率を向上させることもできます。
結論
結論として、かご型 AC モーターは、速度とトルク出力を調整することで、負荷の急激な変化に対応します。突然の負荷の増加に直面すると、モーターは最初に速度を落とし、その後新しい平衡状態に達するまでトルクを増加させます。逆に、負荷が急激に減少すると、モーターの速度が上がり、トルクが低下します。モーターの設計、トルク - 速度特性、および制御戦略はすべて、負荷の変化に対するモーターの応答を決定する上で重要な役割を果たします。
ケージ型 AC モーターのサプライヤーとして、当社は突然の負荷変化に効果的に対応できるモーターを提供することの重要性を理解しています。当社のモーターのラインナップには、以下のものがあります。マルチスピードモーター、132kW高効率モーター、 そして三相非同期モーター、お客様の多様なニーズにお応えできるよう設計されています。信頼性の高いケージ型 AC モーターをお探しの場合、または当社のモーターが負荷の変化にどのように対応できるかについてご質問がある場合は、詳細な議論と調達交渉のためにお気軽にお問い合わせください。
参考文献
- AE フィッツジェラルド、C キングスレー、SD ウーマンズ (2003)。電気機械。マグロウ - ヒル。
- チャップマン、SJ (2012)。電気機械の基礎。マグロウ - ヒル。
